Thermal Profiler 4D

Temperatur- und Prozessüberwachung

Schwarzes Smart 4D-Sensorgerät vor unscharfem technischen Hintergrund.

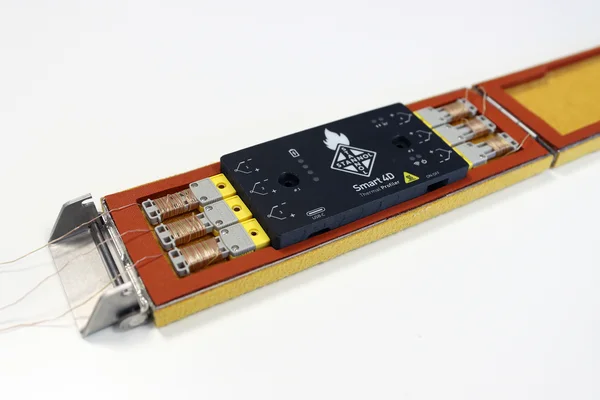

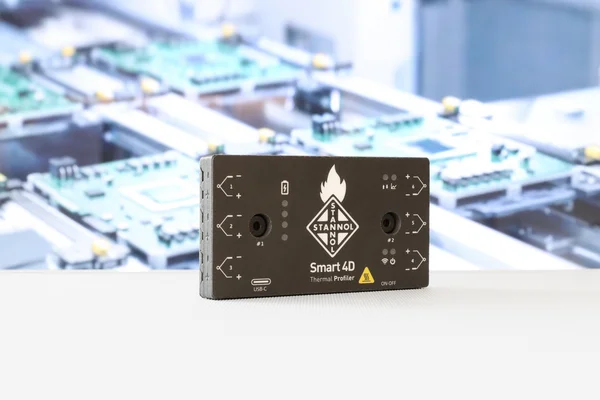

    Stannol Smart 4D Thermal Profiler

    Keine unsichtbaren Fehler mehr: Sicherstellen, dass jedes Lötprofil perfekt ist

    Der Smart 4D Thermal Profiler wurde entwickelt, um Unsicherheiten beim Löten zu eliminieren. In modernen Lötprozessen ist die exakte Temperaturführung entscheidend, um zuverlässig gute Lötstellen zu erzielen und Ausfälle zu vermeiden. Der Profiler misst und analysiert die Temperaturverläufe direkt auf der Baugruppe, sodass Probleme früh erkannt und Prozesse optimal eingestellt werden können.

    Ihre Vorteile

    • Reale 4D-Profilierung: erfasst die Temperatur (an den Messfühlern), die Anlagentemperatur (durch Pyrometer), die Schwingungsmessung in XYZ (durch Beschleunigungssensoren) und die Zeit
    • Schnelle und präzise Temperaturmessung: direkt auf der Baugruppe, für maximale Prozesskontrolle
    • Vermeidung von Lötfehlern: durch exakte Analyse und softwareunterstützte Optimierung des Lötprofils
    • Einfache Bedienung und intuitive Software: mit Echtzeit-Daten und übersichtlichen Auswertungen
    • Verbesserte Anlagenkontrolle: Temperatur- und Schwingungsmessung zur frühzeitigen Erkennung technischer Probleme
    • Bauteilindividuelle Optimierung: Feinabstimmung des Lötprofils unter Einbeziehung verschiedener Bauteilanforderungen
    • Universell einsetzbar: geeignet für verschiedene Ofentypen und Lötanwendungen



    Jetzt Ihre Lötprozesse optimieren – mit präziser 4D-Temperaturüberwachung

    Unterstützung in vier Dimensionen

    Der Stannol Smart 4D Thermal Profiler bietet Ihnen eine innovative 4D-Lösung, die neben dem klassischen Erfassen eines Temperaturprofils weitere wichtige Parameter analysiert.

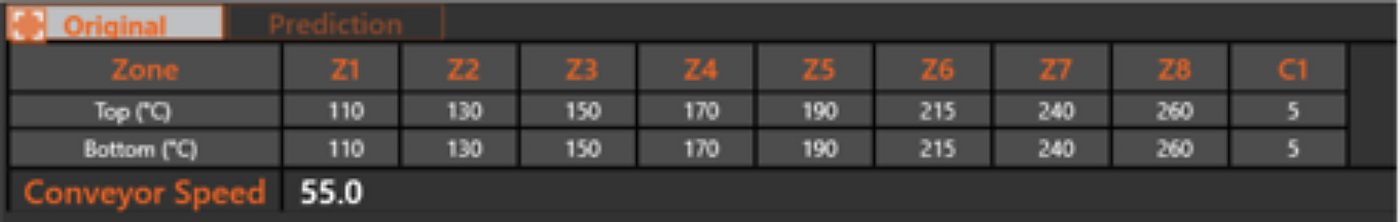

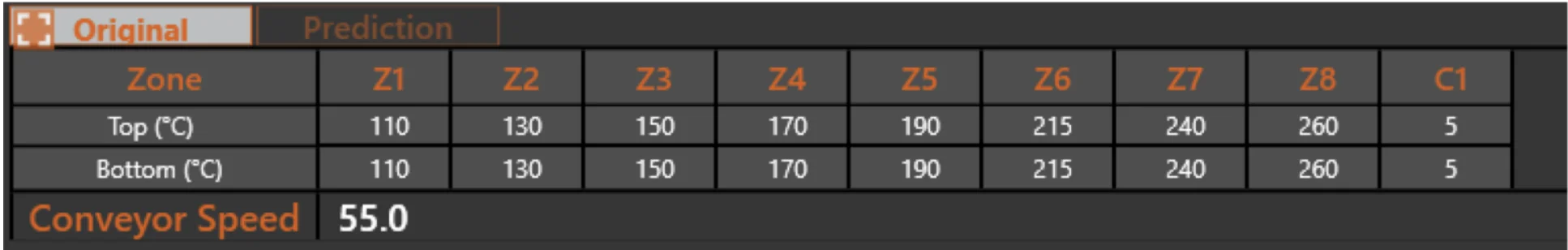

    Optimierung der Ofeneinstellungen: Mithilfe der CPIs, die zur Definition der Prozessfenster verwendet werden, bietet die Software die Möglichkeit, die Ofeneinstellungen zu optimieren und so die Qualität Ihrer Lötprozesse zu maximieren.
    Optimierung der Ofeneinstellungen: Mithilfe der CPIs, die zur Definition der Prozessfenster verwendet werden, bietet die Software die Möglichkeit, die Ofeneinstellungen zu optimieren und so die Qualität Ihrer Lötprozesse zu maximieren.

    Die vier Dimensionen:

    1. Temperatur an den Temperaturfühlern: Erhalten Sie präzise Messwerte direkt an den entscheidenden Punkten Ihrer Baugruppe.
    2. Vibrationsmessung: Messen Sie die Vibrationen in Ihrer Anlage mithilfe fortschrittlicher Beschleunigungssensoren (in X-, Y- und Z-Richtung), um frühzeitig Änderungen im Anlagenverhalten festzustellen, bevor diese den Prozess beeinflussen.
    3. Temperatur der Anlage: Nutzen Sie die Pyrometer-Technologie, um die Temperatur der Lötanlage selbst zu überwachen und sicherzustellen, dass sie innerhalb der optimalen Betriebsparameter bleibt.
    4. Zeit: Betrachten und Analysieren Sie die zeitliche Entwicklung der zuvor genannten Dimensionen.


    Hochfunktionale Software

    Die Software des Stannol Smart 4D Thermal Profilers bietet eine Vielzahl an Funktionen, die Ihre Überwachung und Analyse weiter verbessern:

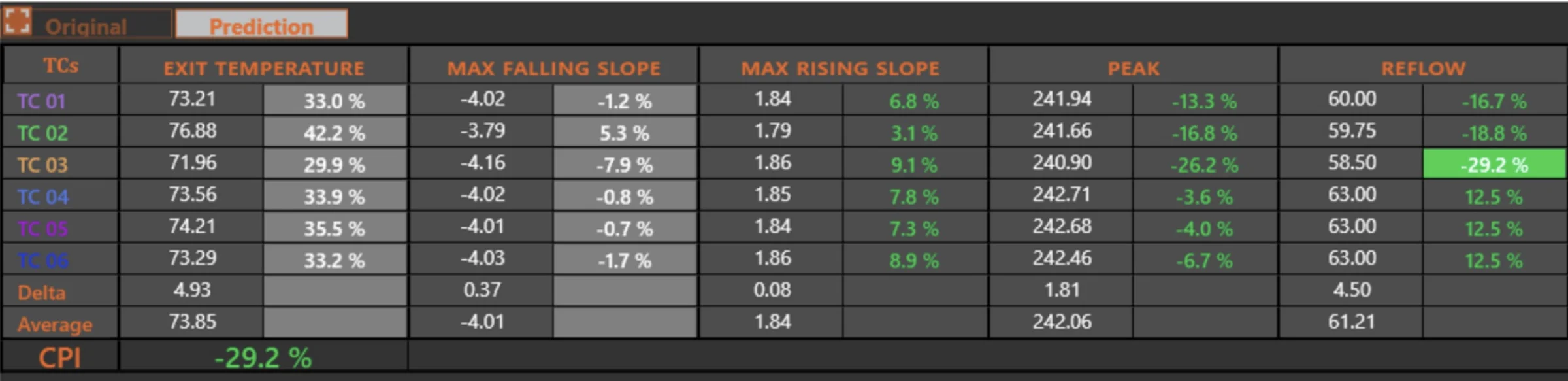

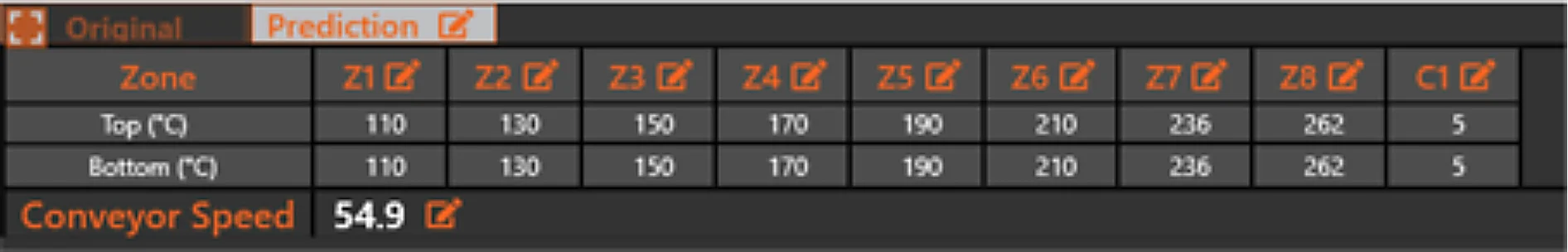

    Individuelle Prozessfenster: Eine besondere Funktion der Software ist die Möglichkeit, jedem Temperaturfühler ein eigenes Prozessfenster zuzuweisen. Dadurch können gleichzeitig mehrere Prozessfenster an einer Messung überprüft werden.
    • Auswahl von Lötanlagen:
      In der Software können viele gängige Lötanlagen ausgewählt werden, um eine flexible Anpassung an Ihre spezifischen Anforderungen zu ermöglichen.

    • Live-Daten-Auslesung:
      Durch die Wi-Fi-Funktionen können die Messergebnisse bereits während des Messdurchgangs betrachtet werden.

    • Lotpasten-Management:
      Definieren und wählen Sie verschiedene Lotpasten aus, um sicherzustellen, dass die richtigen Materialien für Ihre Anwendungen verwendet werden.

    • Prozessfenster:

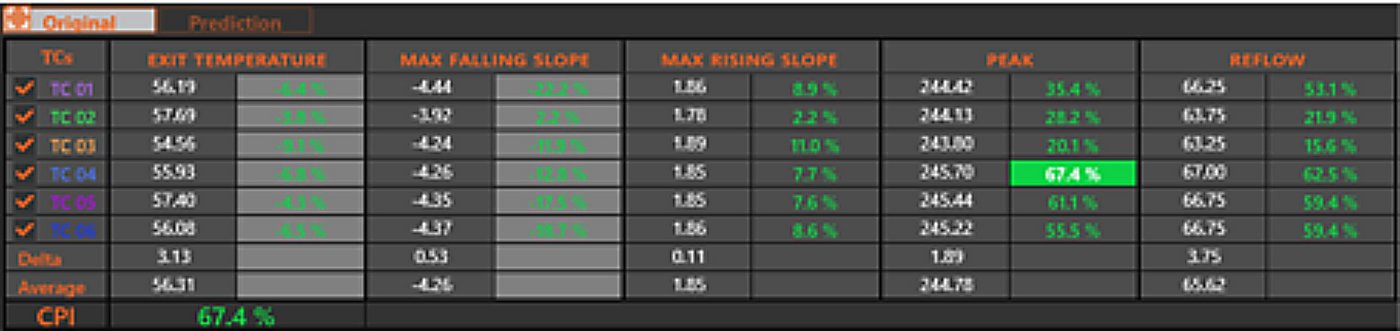

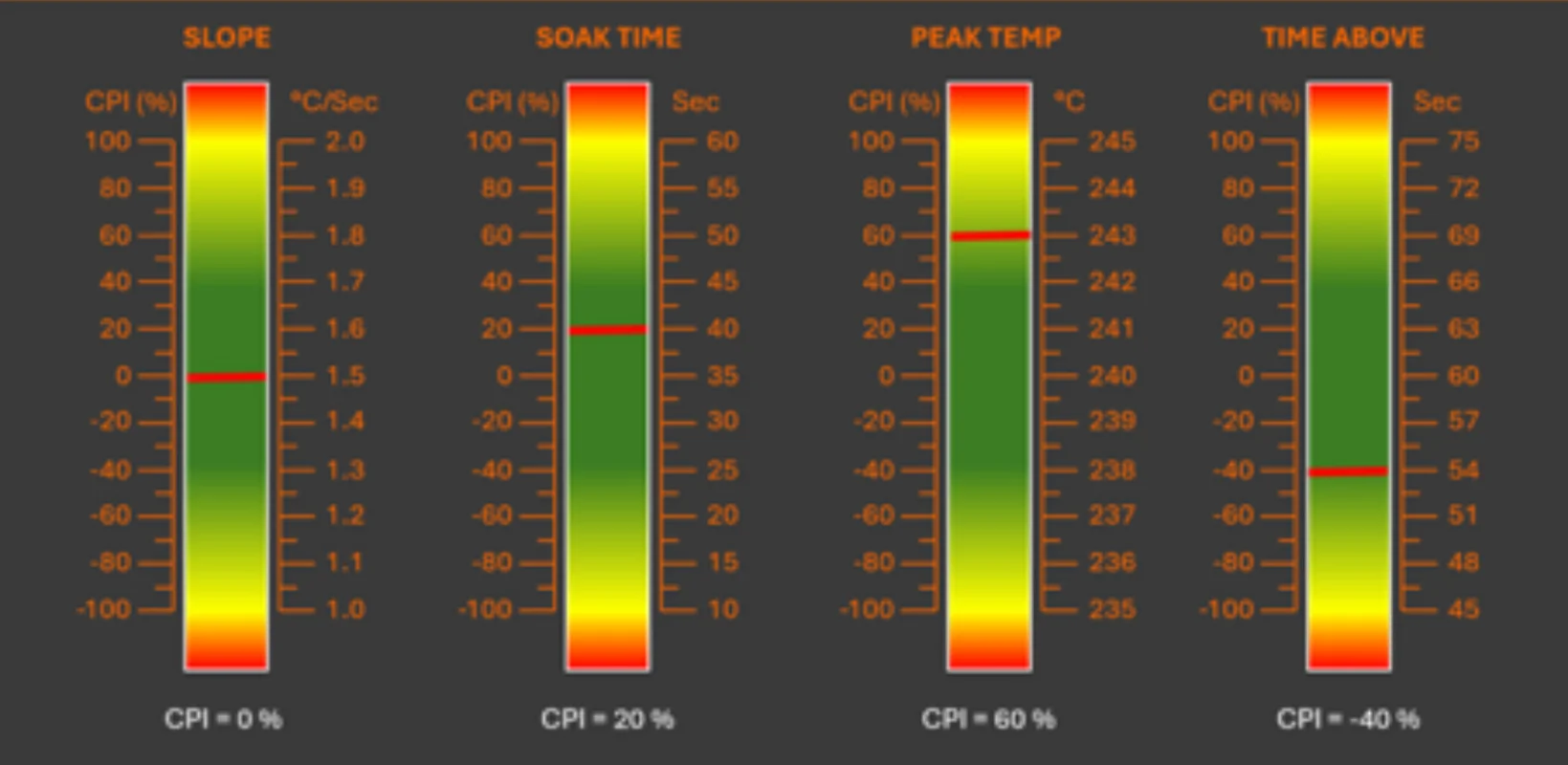

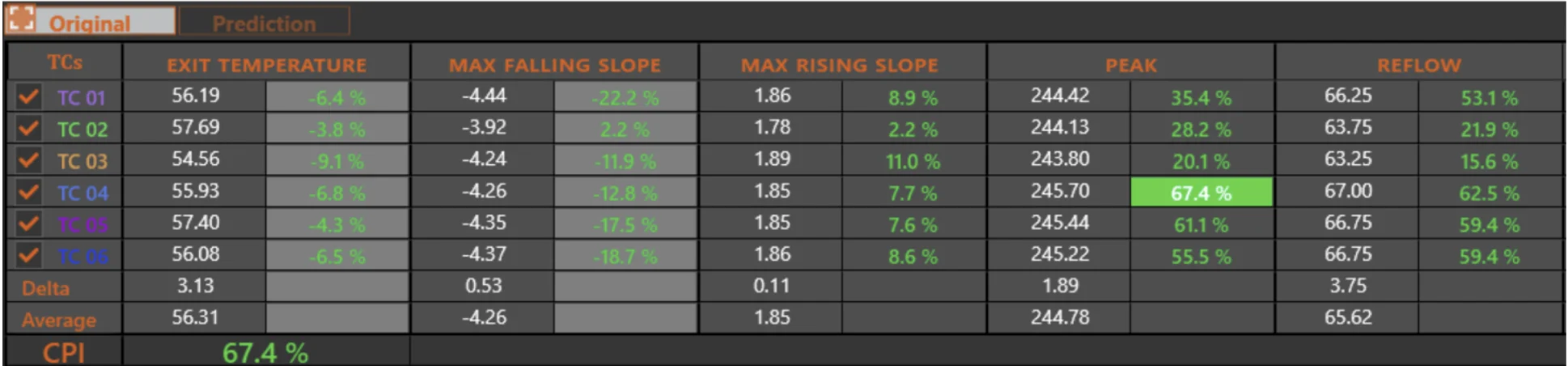

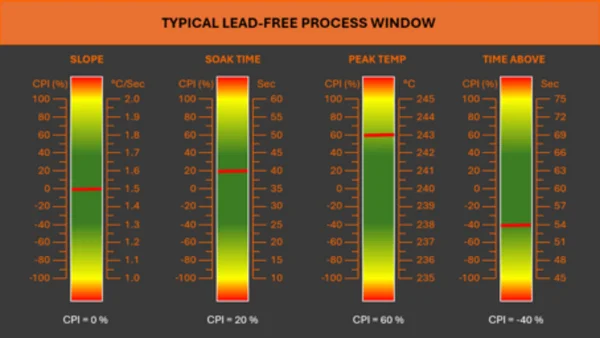

      Definieren Sie Prozessfenster zur Kontrolle des Temperaturprofils. Innerhalb dieser Fenster werden Critical Process Indicators (CPIs) festgelegt, die einen Zielbereich und einen exakten Zielwert definieren (z. B. Zeit über Schmelztemperatur: 30-60 Sekunden, Zielwert 45 Sekunden).
    Individuelle Prozessfenster: Eine besondere Funktion der Software ist die Möglichkeit, jedem Temperaturfühler ein eigenes Prozessfenster zuzuweisen. Dadurch können gleichzeitig mehrere Prozessfenster an einer Messung überprüft werden.

    Eigenschaften

    • 6 Messkanäle für Temperaturfühler (Typ K)
    • 2 Pyrometer zur Anlagenkontrolle
    • Beschleunigungssensoren (XYZ) zur Schwingungsmessung
    • Software mit Analyse und Optimierungsfunktion
    • Aufladbar über USB-C Anschluss

    Spezifikation/Technische Daten

    Interne Betriebstemperaturen -0 °C bis 75 °C
    Genauigkeit +/- 0.5 °C
    Auflösung 0.1 °C
    Mess-Rate 0.1 bis 50 Messwerte pro Sekunde
    Temperaturbereich –250 °C bis 1200 °C
    Wi-Fi 2.4 GHz
    Messeingänge 6 Kanäle, K type, Standard
    Beschleunigungssensoren 1 x X-Axis, 1 x Y-Axis, 1 x Z-Axis
    Pyrometer 2
    LEDs für Batteriestatus 4
    LEDs Gerätestatus 4
    Dimensionen L x B x H mm
    Geräte-Dimensionen 120 x 65.5 x 14.5 mm
    Schutzbox-Stahl-Dimensionen 281 x 78 x 24 mm
    Schutzbox mit Isolierung-Dimensionen 281 x 80.5 x 27.5 mm
    Interne Stromversorgung 2 x Batterien AAA Ni-MH aufladbar durch USB-C

    Wir beraten Sie gern

    Wenn Sie Fragen haben oder einen individuellen Lösungsvorschlag wünschen, steht Ihnen unser GEN3-Systems-Experte Nicolas Wiacker gerne beratend zur Seite.



    Auf dem Bild ist ein blonder junger Mann in blauem Hemd und Sakko zu sehen. Er trägt eine Brille und lächelt freundlich in die Kamera.

    Nicolas Wiacker

    Technischer Vertrieb, Mess- & Prüfsysteme, HumiSeal


    Mobile +49 170 658 7212



    Technische Daten

    PDF Technisches Datenblatt Thermal Profiler 4D

    CPU: 1 Ghz oder schneller mit 2 oder mehr Kernen.
    Arbeitsspeicher: 4GB RAM
    Festplatte: 64 GB oder mehr
    Anschlüsse: 1 oder mehr Anschlüsse vom USB Typ A
    Betriebssystem: Betriebssystem: Microsoft® Windows® 10 neuer

    • Stannol 4D Smart Profiler
    • USB Wi-Fi Dongle

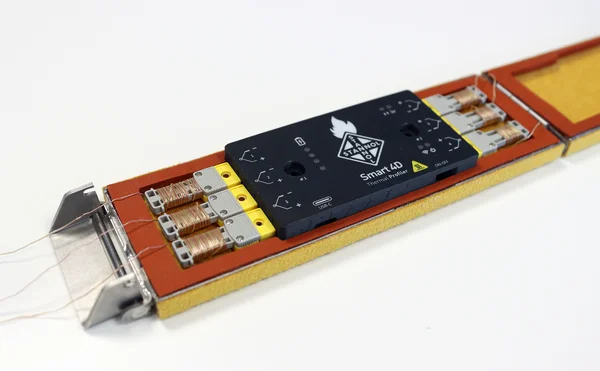

    • Temperatur-Schutzbox
    • Transportkoffer
    • Trägergestell für das Gerät (Carrier)
    • USB-C zu USB-C Kabel oder USBA zu USB-C cable
    • Schutzhandschuhe
    • 6 Thermofühler Typ K
    • Schere
    • 6x Aluminiumklebestreifen
    • Benutzerhandbuch digital
    • 2 Jahre Gewährleistung (exklusive Batterien)
