Nihon Superior

Patentierte Präzision aus Japan

    Ausgezeichnete Legierungssysteme

    Präzise abgestimmte Lösungen für anspruchsvolle Lötprozesse


    Stannol ist offizieller Lizenznehmer der Nihon-Superior-Legierungen SN100C®, SN100Ce®, SN100CV® und SN100CVe®.

    Diese hochwertigen, weltweit etablierten Lötlegierungen stehen für exzellente Verarbeitbarkeit, hohe Prozessstabilität sowie Zuverlässigkeit und Wirtschaftlichkeit in der Elektronikfertigung.

    Alle Legierungen sind silber- und bleifrei und eignen sich besonders für Anwendungen mit höchsten Qualitäts- und Zuverlässigkeitsanforderungen.

    SN100C® und SN100Ce®

    Prozessstabile Zinn-Kupfer-Nickel-Legierungen

    Die Legierung SN100C® (SnCu0,7Ni) nutzt Nickel als Mikrolegierungselement zur Reduzierung der Kupferanreicherung im Lotbad und ermöglicht damit eine stabile und reproduzierbare Prozessführung. Germanium vermindert die Krätzebildung deutlich und trägt so zur Ressourcenschonung und Umweltentlastung bei. Gleichzeitig sorgt Nickel in Verbindung mit Zinn und Kupfer für eine feinere intermetallische Phase, was die mechanische Stabilität der Lötstellen erhöht.
    SN100C® zeichnet sich zudem durch sehr gutes Benetzungsverhalten sowie eine verminderte Brückenbildung aus.

    Ergänzt wird die Legierung durch SN100Ce® – die passende Nachsatzlegierung zur Prozessstabilisierung, um das Lotbad dauerhaft in der optimalen Zusammensetzung zu halten.

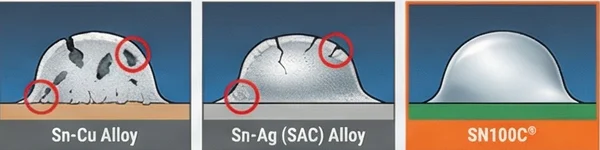

    Drei Lötlegierungen: Sn-Cu mit Löchern, Sn-Ag mit Rissen, SN100C glatt.

    Produktmerkmale SN100C®

    • patentierte, mikrolegierte, eutektische Legierung (Schmelzpunkt: 227 °C)
    • verringerte Ablegierrate (Leaching) im Vergleich zur S-Sn99,3Cu0,7-Legierung
    • reduzierte Krätzebildung im Vergleich zur S-Sn99,3Cu0,7-Legierung
    • verminderte Brücken- und Zapfenbildung
    • glänzende, homogene Lötstellen
    • silber- und bleifrei
    • für Wellen- und Selektivlötanlagen geeignet

    Physikalische Daten

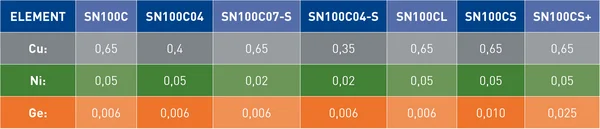

    Tabelle mit Elementen Cu, Ni, Ge und ihren Anteilen in verschiedenen Legierungen.
    Sn: = Rest

    SN100CV® und SN100CVe®

    Hochleistungslegierungen mit erhöhter Dauerfestigkeit

    Die bismutdotierte Legierung SN100CV® (SnBi1,5Cu0,7Ni) basiert auf einem nickelstabilisierten Zinn-Kupfer-Lot und enthält zusätzlich Germanium zur deutlichen Reduzierung der Krätzebildung. Sie eignet sich ideal für Anwendungen mit besonders hohen Anforderungen an Qualität und Zuverlässigkeit.

    Durch den Bismutanteil erreicht SN100CV® eine rund 30 Prozent höhere Dauerfestigkeit im Vergleich zu SN100C® und übertrifft damit sogar die Leistungsfähigkeit von SAC305. Gleichzeitig wird die ohnehin geringe Kupferablegierung von SN100C® nochmals reduziert. Das Ergebnis sind stabile Prozesse und ein besonders einfaches Prozessmanagement.

    Zur langfristigen Stabilisierung des Lotbades steht mit SN100CVe® die passende Nachsatzlegierung zur Verfügung.



    Japanischer Manga Comic

     Zum Download PDF (5 MB)
    Grafik eines Kristallgitters mit Lupe, die Details vergrößert.
    Grafik eines Kristallgitters mit Lupe, die Details vergrößert.

    Produktmerkmale SN100CV®

    • bismutdotierte, patentierte Hochleistungslegierung
    • reduzierte Krätzebildung durch Germanium
    • ca. 30 Prozent höhere Dauerfestigkeit gegenüber SN100C® – leistungsfähiger als SAC305
    • nochmals verringerte Kupferablegierung für stabile, leicht beherrschbare Prozesse
    • silber- und bleifrei
    • für Wellen- und Selektivlötanlagen geeignet

    Verfügbarkeit

    Die Nihon-Superior-Legierungen sind bei Stannol erhältlich in den Ausführungen

    • Draht (massiv und flussmittelgefüllt)
    • Dreikantstangen
    • KG-Barren
    • Barren mit Aufhängeösen
    • Pellets (etwa Ø 5 mm x 30-35 mm)

    Technische Datenblätter

    PDF TDS SN100C
    PDF TDS SN100CV
    PDF TDS Nachsatzlote
