Sharp Edge Coverage

Gleichmäßige Schutzlackierung von Leiterplatten

In der modernen Elektronikfertigung sind Schutzlacke (Conformal Coatings) auf Leiterplattenkomponenten ein unverzichtbares Mittel, um elektronische Baugruppen vor Umwelteinflüssen wie Feuchtigkeit, Staub, Chemikalien und Temperaturschwankungen zu schützen. Zum Einsatz kommen sie insbesondere in der Luft- und Raumfahrt sowie in der Militärtechnik oder der Automobilindustrie. Eine besondere Herausforderung stellt dabei die Beschichtung der scharfen Kanten von oberflächenmontierbaren Bauteilen dar, die sogenannte Sharp Edge Coverage (SEC): Unzureichend beschichtete Kanten können zu Bauteilausfällen und einer verkürzten Lebensdauer der Elektronik führen.

Dirk Rüdell und Nicolas Wiacker, Produktmanager für HumiSeal-Schutzlacke bei Stannol, beleuchten die technischen Herausforderungen von Sharp Edge Coverage bei Schutzlacken und stellen bewährte Verfahren und neue Technologien zur Gewährleistung einer vollständigen und gleichmäßigen Beschichtung vor.

Auf dem Bild ist ein Mann mittleren Alters mit grauen Haaren zu sehen. Er trägt einen dunklen Pullover und lächelt freundlich in die Kamera. — Dirk Rüdell, Teamleiter Außendienst und Produktmanager für HumiSeal-Schutzlacke bei Stannol

Scharfe Kanten erschweren Beschichtung

Moderne Leiterplatten weisen heute komplexe Geometrien auf: zahlreiche scharfe Kanten und Übergänge sowie verringerte Abstände zwischen den Bauteilen bei gleichzeitig erhöhter Packungsdichte. Ungeschützte scharfe Kanten von Komponenten sind dabei besonders anfällig für Beschädigungen. Gleichzeitig erschweren sie den Auftrag einer ausreichenden Beschichtung, da Schutzlacke dazu neigen, sich an Kanten und Ecken ungleichmäßig abzusetzen.

Die Oberflächenspannung des Lacks kann zudem dazu führen, dass er sich von scharfen Kanten zurückzieht, was als „Edge Recession“ bekannt ist. An scharfen Kanten kann es daher leicht zu exponierten Bereichen kommen, die anfällig für Korrosion und elektrische Fehlfunktionen sind.

„Eine vollständige Abdeckung durch Schutzlacke ist entscheidend, um die Zuverlässigkeit und Langlebigkeit von sicherheitskritischen elektronischen Bauteilen zu gewährleisten. Eine gleichmäßige Beschichtung sorgt zudem für eine verbesserte elektrische Isolierung und verhindert Kurzschlüsse zwischen benachbarten Leiterbahnen oder Komponenten“, erklärt Dirk Rüdell.

Scharfe Kanten, die nicht vollständig beschichtet wurden, können zu einer Reihe potenzieller Fehler führen, zum Beispiel kann es in Kombination mit Kondensation auf der Leiterplattenoberfläche zu elektrochemischen Vorgängen oder Korrosion kommen. Dies kann Systemausfälle zur Folge haben.

Auf dem Bild ist ein junger blonder Mann mit Brille in einem dunkelblauen Anzug und einem dunkelblauen Hemd zu sehen. Er lächelt freundlich in die Kamera. — Nicolas Wiacker, Produktmanager für HumiSeal-Schutzlacke bei Stannol

Viskosität und Adhäsion entscheidend

Die physikalischen und chemischen Eigenschaften des verwendeten Schutzlacks beeinflussen maßgeblich die Fähigkeit zur vollständigen Abdeckung scharfer Kanten. Viskosität, Adhäsion und Aushärtungsmechanismen spielen dabei eine wichtige Rolle.

„Lacke mit zu geringer Viskosität können Probleme bei der Benetzung scharfer Kanten verursachen, da zu dünnflüssige Lacke dazu neigen, abzulaufen und unzureichende Schichten zu bilden. Eine hohe Viskosität hilft zwar bei der Benetzung scharfer Kanten, allerdings fließt der Schutzlack auf der ebenen Fläche der Leiterplatten schlechter, wodurch dort Ungleichmäßigkeiten entstehen können“, weiß Nicolas Wiacker.

Die Wahl des richtigen Schutzlacks ist deshalb entscheidend. „Lacke mit guten Benetzungseigenschaften und hoher Adhäsion sind besonders geeignet, um scharfe Kanten gleichmäßig zu beschichten. Spezielle Formulierungen, die eine bessere Fließeigenschaft und Oberflächenspannungskontrolle bieten, sollten bevorzugt werden“, betont HumiSeal-Experte Dirk Rüdell.

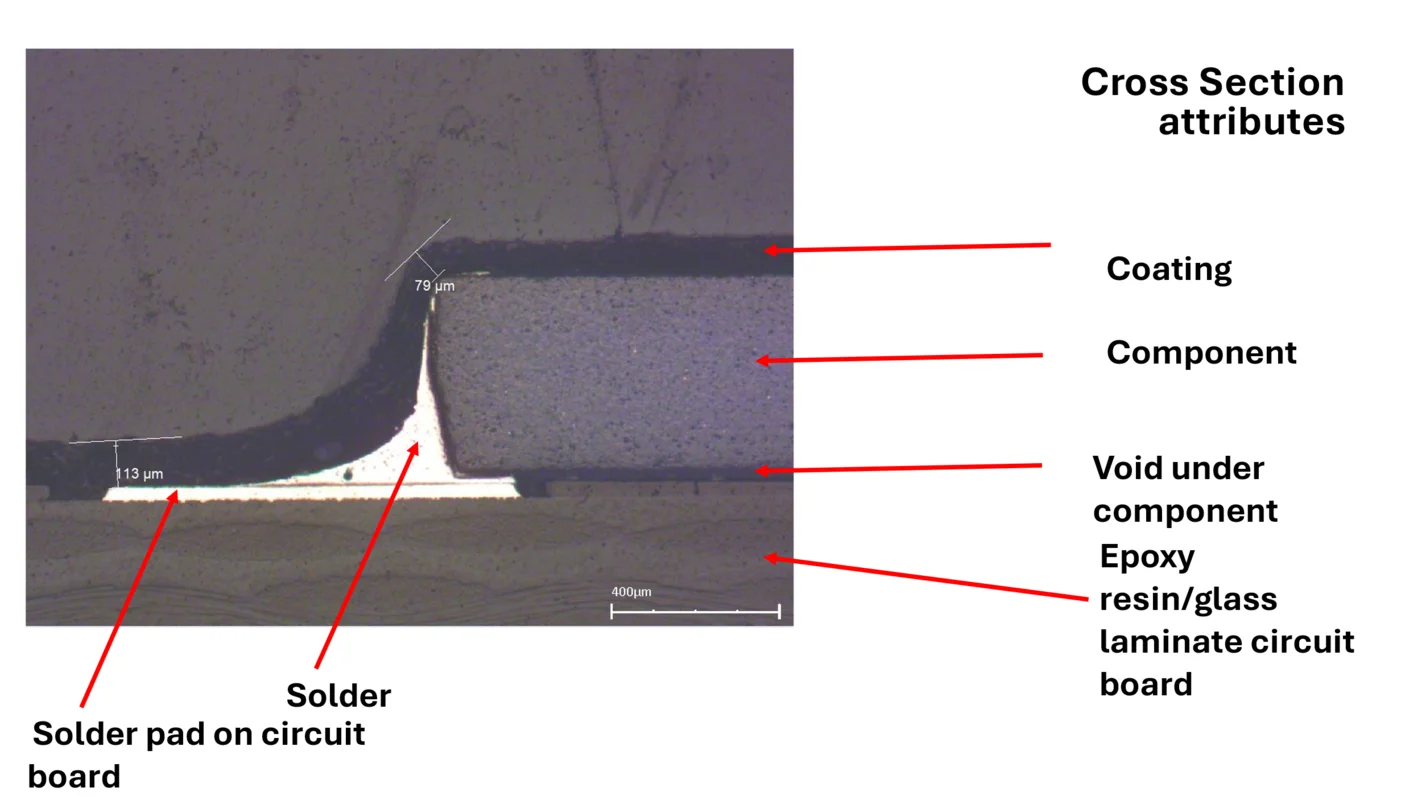

Die Grafik zeigt den Querschnitt einer Lötverbindung auf einer Leiterplatte. Verschiedene Bereiche sind beschriftet und mit roten Pfeilen markiert, um die unterschiedlichen Komponenten und Schichten zu verdeutlichen. Die Beschriftungen lauten: Coating: Eine Schutzbeschichtung, die die Oberfläche des Bauteils abdeckt. Component: Das elektronische Bauteil, das auf der Leiterplatte angebracht ist. Void under component: Ein Hohlraum unter dem Bauteil, der durch unvollständiges Löten entstehen kann. Epoxy resin/glass laminate circuit board: Die Leiterplatte, die aus einem Epoxidharz-Glaslaminat besteht. Solder: Das Lotmaterial, das die Verbindung zwischen dem Bauteil und der Leiterplatte herstellt. Solder pad on circuit board: Das Lötpad, also die Fläche auf der Leiterplatte, an der das Lot haftet. Die Grafik enthält auch Maßangaben, um die Dicke verschiedener Schichten darzustellen, z. B. 79 µm für die Beschichtung und 113 µm für die Lötverbindung. Eine Skalierung von 400 µm ist ebenfalls angegeben, um die Größenverhältnisse zu verdeutlichen.

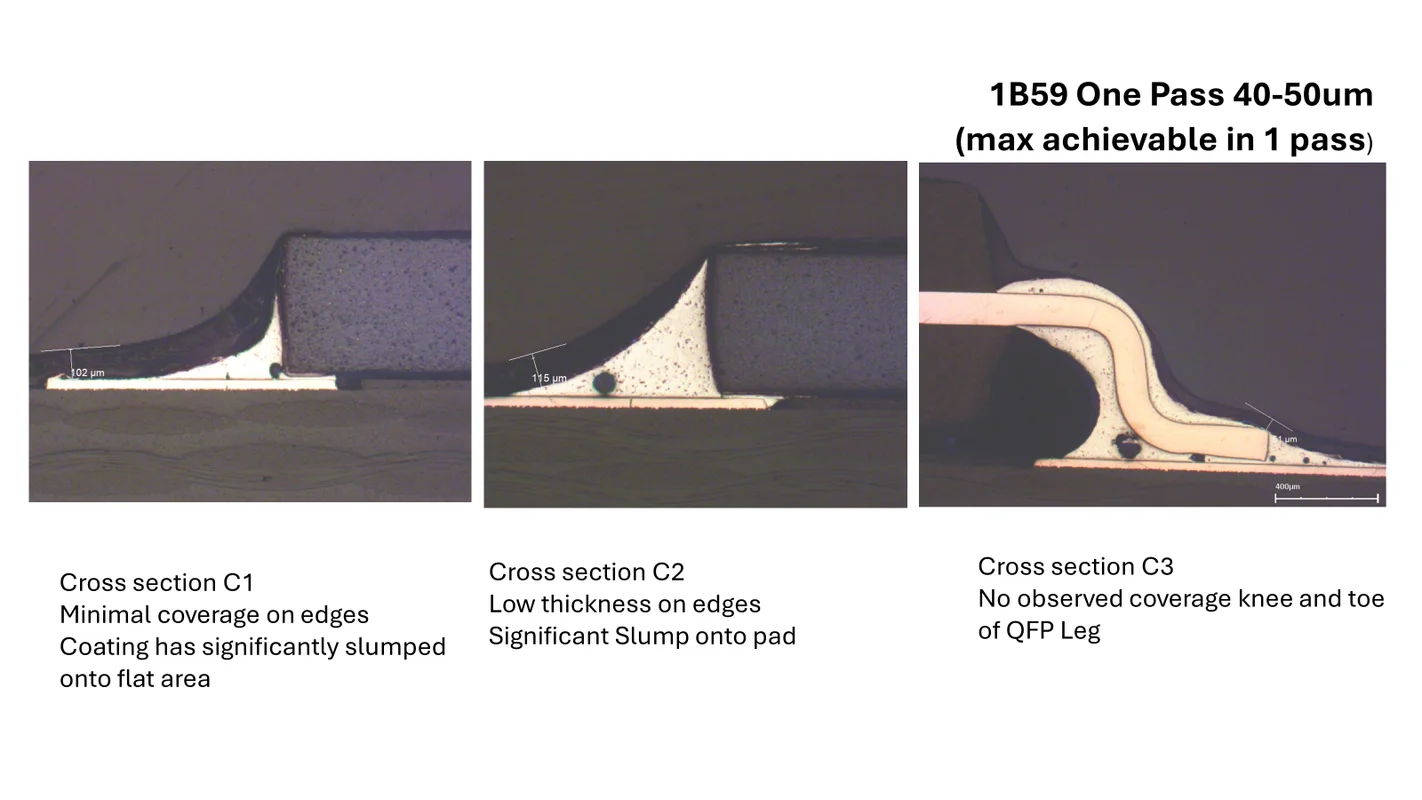

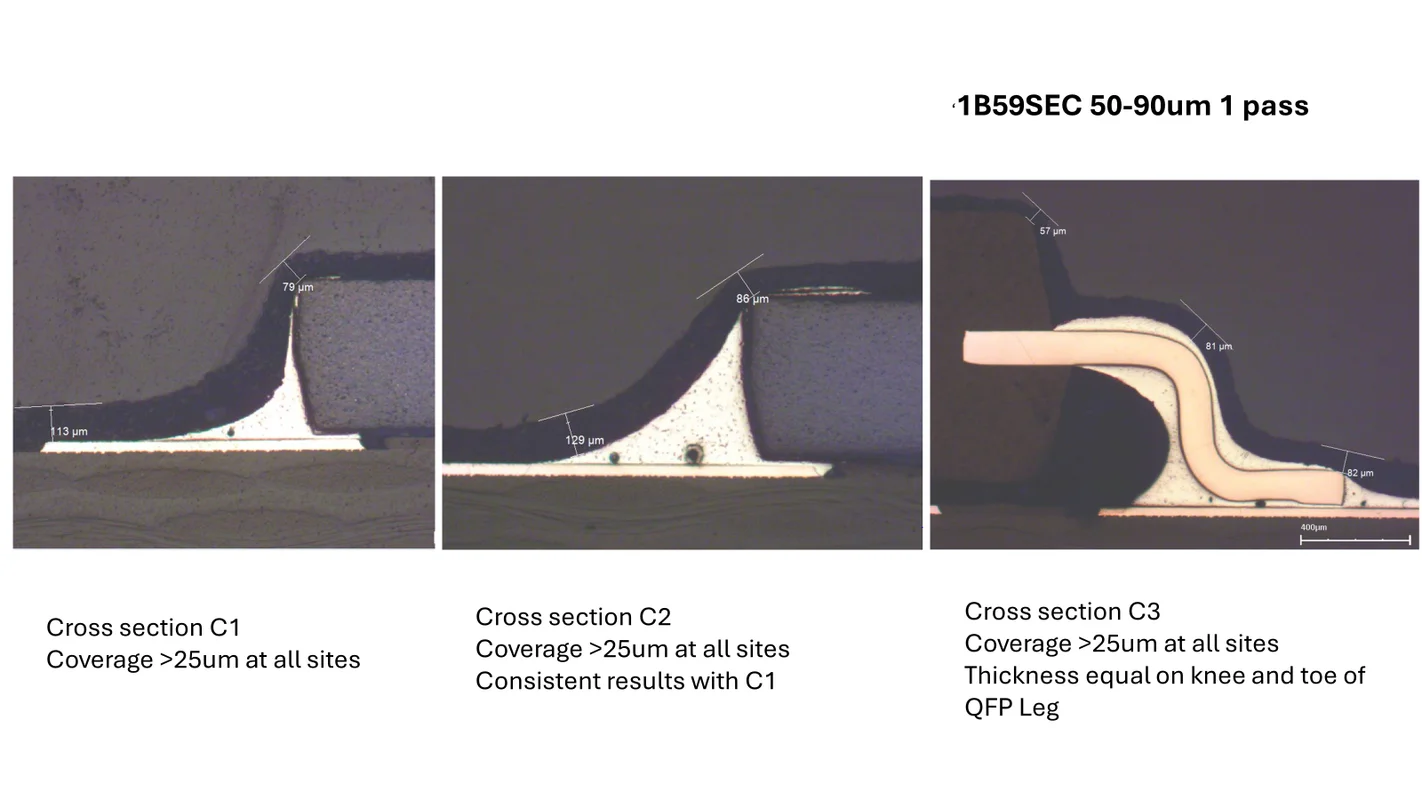

Die Grafik zeigt drei Querschnitte von gelöteten Verbindungen, die mit Beschichtungen behandelt wurden, und beschreibt die Qualität und Dicke der Beschichtung in verschiedenen Szenarien. Die Beschriftung lautet "1B59 One Pass 40-50 µm (max achievable in 1 pass)". Die drei Querschnitte sind beschriftet als C1, C2 und C3, mit jeweils detaillierten Beobachtungen: Cross Section C1: Minimale Abdeckung an den Kanten. Die Beschichtung ist stark abgesackt und bedeckt überwiegend die flachen Bereiche. Cross Section C2: Geringe Dicke an den Kanten. Signifikantes Absacken der Beschichtung auf das Lötpad. Cross Section C3: Keine erkennbare Abdeckung des "Knie"- und "Zehen"-Bereichs des QFP-Beins (Leiterbahnanschluss). Die Grafik enthält Maßangaben, wie z. B. 102 µm und 115 µm, die die Dicke der Beschichtung an bestimmten Punkten verdeutlichen. Eine Skalierung von 400 µm ist ebenfalls vorhanden, um die Größenverhältnisse zu veranschaulichen. Die unterschiedlichen Querschnitte und Beschichtungsqualitäten sollen verdeutlichen, wie die Beschichtung bei verschiedenen Szenarien aufgetragen wird und welche Herausforderungen in Bezug auf die Abdeckung auftreten können. — © HumiSeal

Sharp Edge Coverage mit nur einer Schutzlackschicht

Traditionell wird Sharp Edge Coverage durch das Auftragen mehrerer Schutzlackschichten erreicht, was ein zeitaufwändiger und kostspieliger Prozess sein kann. Zum Teil sind bis zu acht oder mehr Schichten nötig, um die gewünschte Schutzwirkung an den Kanten zu erreichen. Ziel ist dabei in der Regel die nach Norm IPC-A-610 vorgegebene Schichtdicke von 30 µm bis 125 µm.

Um die Deckkraft auf scharfkantigen Bauteilen zu erhöhen, hat Schutzlack-Hersteller HumiSeal zwei Produkte entwickelt, die eine vollständige Beschichtung in nur einem Anwendungsprozess ermöglichen: Die Schutzlacke 1B59 SEC und 1A33 SEC. Dadurch entfällt die Notwendigkeit, mehrere Lackschichten aufzutragen.

„Eine einzelne 80-µm-Schicht von 1B59SEC hat sich als wirksamer erwiesen als zwei oder mehr 40-µm-Schichten einer herkömmlichen Beschichtung, wie Tests von HumiSeal zeigen“, so Nicolas Wiacker.

Die SEC-Schutzlacke haben modifizierte Flüssigkeitseigenschaften, wodurch sie sich, insbesondere während der Trocknungsphase, besser an die Form der entsprechenden Komponenten anpassen können als klassische Schutzlacke.

Die SEC-Produkte bieten somit einen vollständigen Schutz für bestückte Leiterplatten – einschließlich der scharfen Kanten oberflächenmontierter Komponenten.

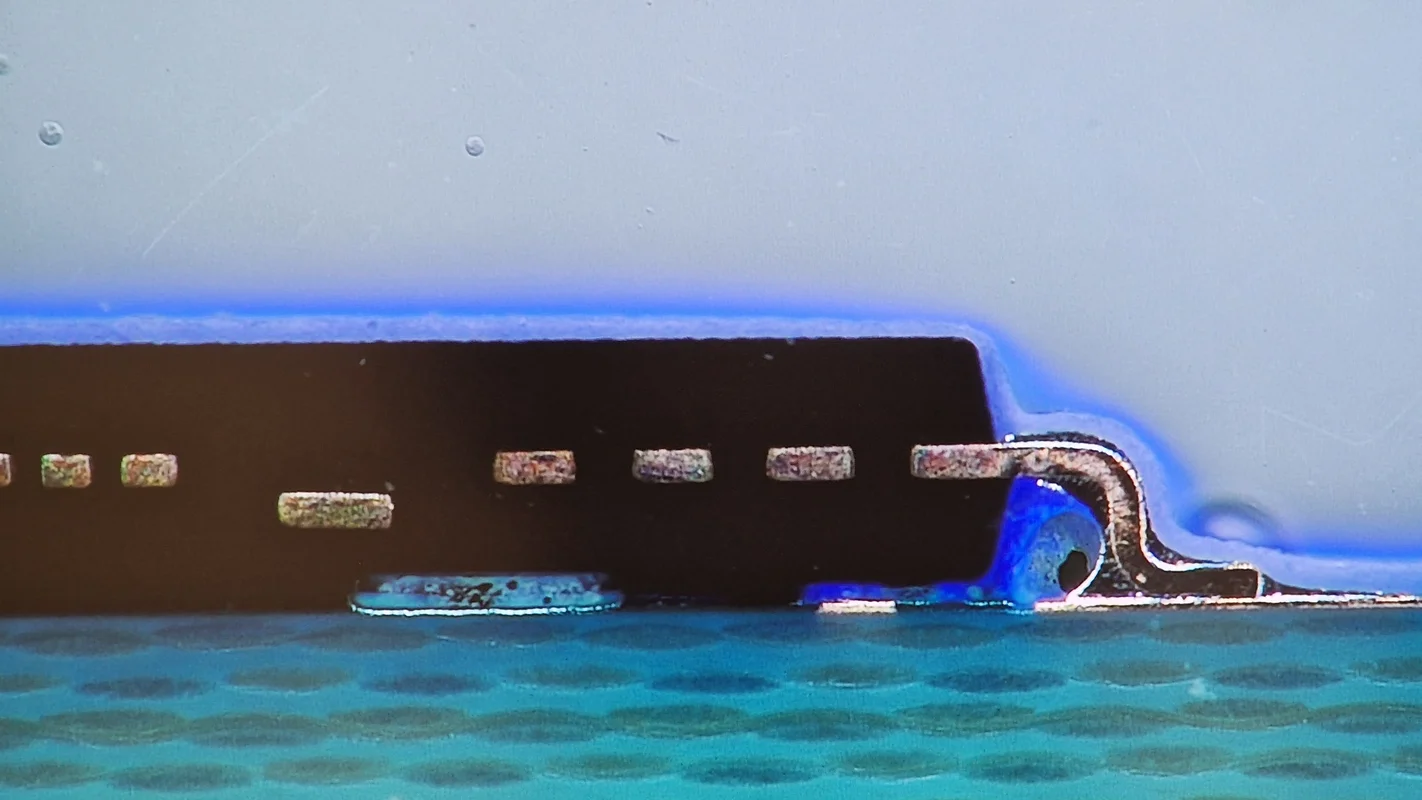

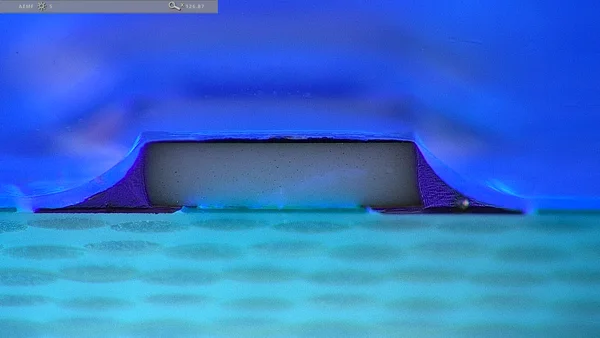

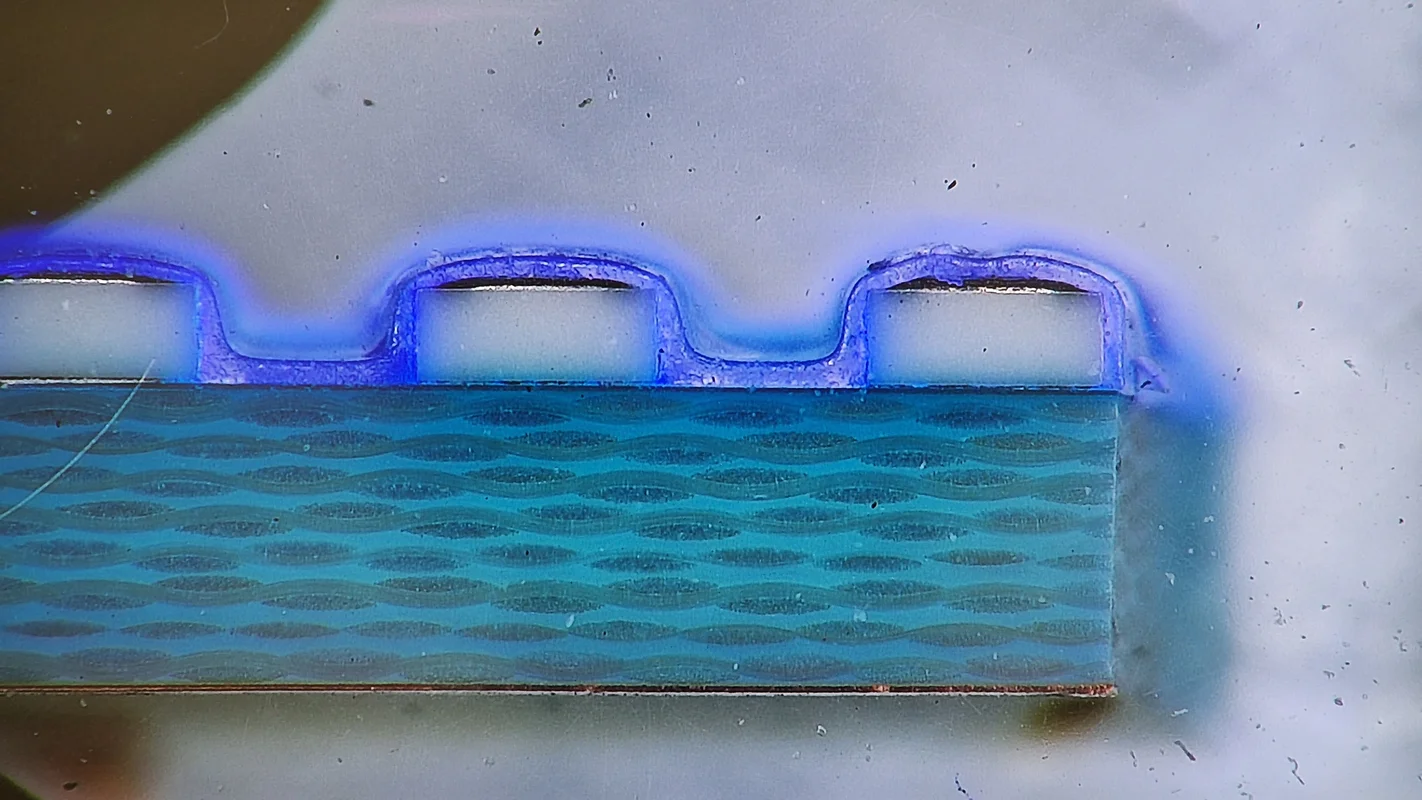

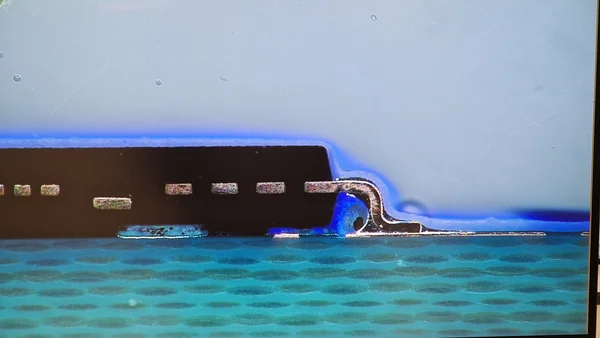

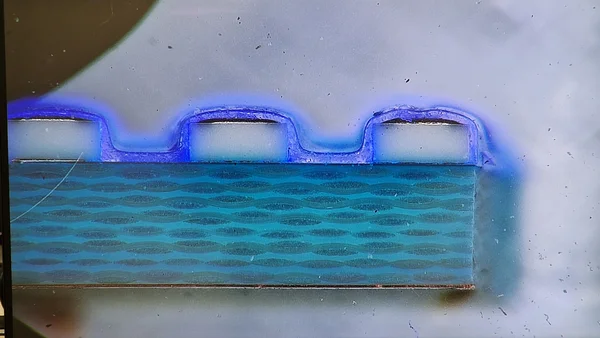

Unter UV-Licht sieht man die vollständige Schutzlackbeschichtung der scharfen Kanten eines Bauteils. — SEC-Beschichtung unter UV-Licht: Die Kanten sind gleichmäßig beschichtet. ©HumiSeal

Immersionstest zeigt hohe Deckkraft

Um zu bestätigen, dass die neue Sharp-Edge-Coverage-Beschichtung den beabsichtigten Schutz bietet, wurde vom HumiSeal-Forschungslabor ein Immersionstest entwickelt. Bei diesem Test kommen ein Becherglas mit Salzwasser, dessen Salzgehalt dem von Meerwasser entspricht, eine 24-Volt-Stromversorgung und Testplatinen, die für die SIR-Bewertung und Kondensationstests entwickelt wurden, zum Einsatz.

Für den Test wurden zwei Testplatinen verwendet: eine Platine beschichtet mit einer einzelnen Schicht 1B59 SEC (80 µm) und eine Platine ohne Beschichtung. Die Testplatinen wurden dann an die Stromversorgung angeschlossen, mit 24 Volt bestromt und anschließend in das Salzwasser getaucht.

Das Ergebnis: Die unbeschichtete Platine zeigt eine deutliche Blasenbildung durch Leckstrom sowie eine schnell einsetzende Korrosion. Die mit 1B59 SEC beschichtete Testplatine weist hingegen keine Anzeichen von Leckstrom und Blasenbildung auf.

„Die SEC-Schutzlacke bieten vor allem zuverlässigen Schutz für Leiterplatten, die in hoher Luftfeuchtigkeit und rauen Umgebungen eingesetzt werden. Die Reduzierung der Schutzlackschichten führt zudem zu einer erheblichen Zeit- und Kostenersparnis “, so Dirk Rüdell.
